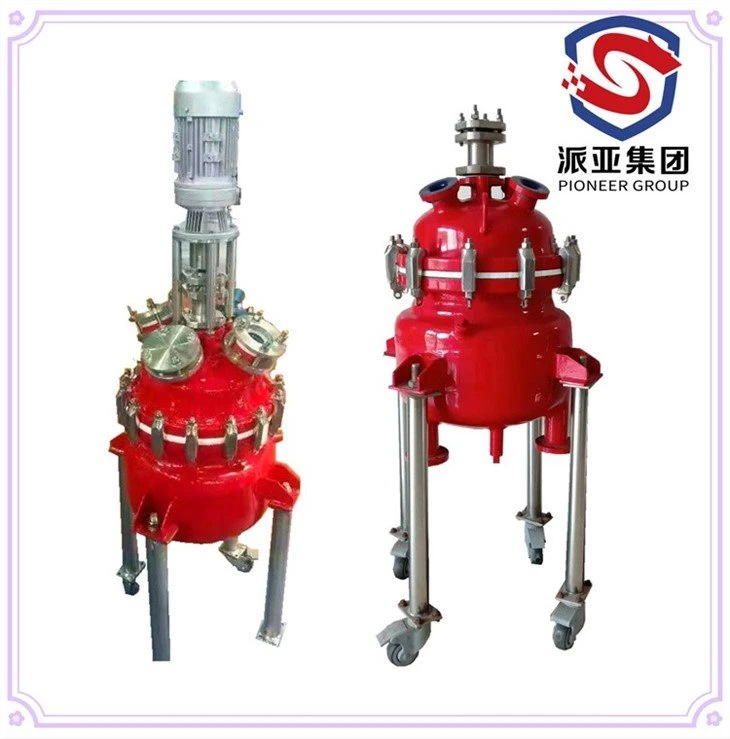

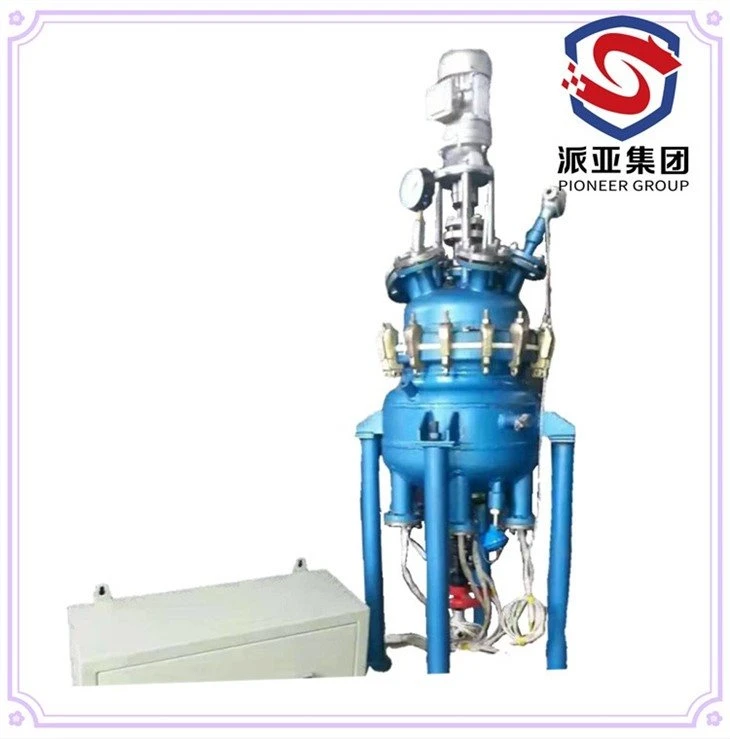

เครื่องปฏิกรณ์เรียงรายด้วยกระจกไฟฟ้า

ความจุ: 50 ถึง 5000 ลิตร (แบบแปลน); 1600 ถึง 10,000 ลิตร (ประเภทโมโนบล็อก) การออกแบบและมาตรฐานการผลิต: GB/T25025-2010, GB/T25026-2017, GB/T25027-2018

ส่งคำถาม

คำอธิบาย

เครื่องปฏิกรณ์แบบเรียงรายด้วยกระจกให้ความร้อนไฟฟ้ามีโครงสร้างเดียวกันกับเครื่องปฏิกรณ์แบบเคลือบด้วยกระจกชนิด U ชนิด Jacketed K/AE/F/Q/CE แต่มีชุดท่อความร้อนที่มีหน้าแปลนซึ่งเชื่อมกับด้านล่างของไซต์แจ็คเก็ตชนิด U สำหรับใส่องค์ประกอบความร้อนไฟฟ้า ให้ความร้อนน้ำมันความร้อนที่เติมลงในแจ็คเก็ตประเภท U โดยตรง เครื่องปฏิกรณ์แบบเคลือบด้วยแก้วชนิดนี้ใช้เฉพาะในปฏิกิริยาดูดความร้อนเท่านั้น วงจรควบคุมวงปิดอัตโนมัติอุณหภูมิน้ำมันความร้อนประกอบด้วยองค์ประกอบความร้อน เซ็นเซอร์ RTD และตัวควบคุม PID

คุณสมบัติของผลิตภัณฑ์

ความจุ	50 ถึง 5000 ลิตร (ซีรีส์ K/AE, GB/T25027-2018/DIN28136); 1600 ถึง 12500 ลิตร (ซีรี่ส์ F/CE, GB/T25026-2017/DIN28136)
ออกแบบแรงดันของเรือ	{{0}}.25 Mpa, 0.6 Mpa,1.0 Mpa
แรงดันออกแบบของ Jacket	0.6 Mpa
ประเภทแจ็คเก็ต	ยู Type
ออกแบบอุณหภูมิ	-20 ถึง 200 องศา (ซีรี่ส์ K/F) -25 ถึง 230 องศา (ซีรี่ส์ AE/CE)
ความหนาของกระจกเรียงราย	{{0}}.8 ถึง 2.0 มม. (ซีรี่ส์ K/F) 1.5 ถึง 2.3 มม. (ซีรี่ส์ AE/CE)
ประเภทกวน (ไม่จำเป็น) & ความเร็ว	ประเภทเฟรม/จุดยึด: 50 ถึง 80 รอบต่อนาทีด้วยความเร็วเชิงเส้นตรงปลายใบมีดไม่เกิน 5 เมตร/วินาที (ซีรี่ส์ K/AE,); ประเภทใบพัด/ใบพัด/ใบพัด: 70 ถึง 125 รอบต่อนาที; ประเภทรวมกันหรือตามที่กำหนดเอง
อุปกรณ์ขับเคลื่อนสำหรับการกวน	มอเตอร์ AC กันไฟได้ (อุปกรณ์เสริม) พร้อมตัวลดเกียร์
ซีลเพลา	การบรรจุหีบห่อ ( น้อยกว่าหรือเท่ากับ 0.25 Mpa); ซีลเครื่องกลชนิดเดียว (0.4 Mpa); ซีลเครื่องกลแบบคู่ ({{0}}.6 Mpa, 1.0 Mpa); ซีลแม่เหล็ก (อุปกรณ์เสริม)
การทดสอบประกายไฟสำหรับกระจกซับใน	20KV หลังจากยิงแก้วและ 10KV ก่อนส่งมอบ
การทดสอบไฮดรอลิก	แรงดันออกแบบ 1.2 เท่าสำหรับแจ็คเก็ตและภาชนะ
ทนต่ออุณหภูมิ	Chilling shock: 110 องศา , Thermal shock: 120 องศา
มาตรฐานการออกแบบ	GB/T150.1~4-2011,TSG21-2016/XG1-2020,GB/T25025-2010, GB/T25026-2017, GB/T{{7 }}, HG/T20569-2013 (ซีรี่ส์ K/F); ส่วน ASME Ⅷ Div. 1 ไม่ประทับตรา DIN28136 (ซีรี่ส์ AE/CE); หรือขัดกับมาตรฐานที่กำหนดเอง
มาตรฐานหัวฉีดและหน้าแปลน	HG/T(GB), ASME, JIS, DIN (อุปกรณ์เสริม)

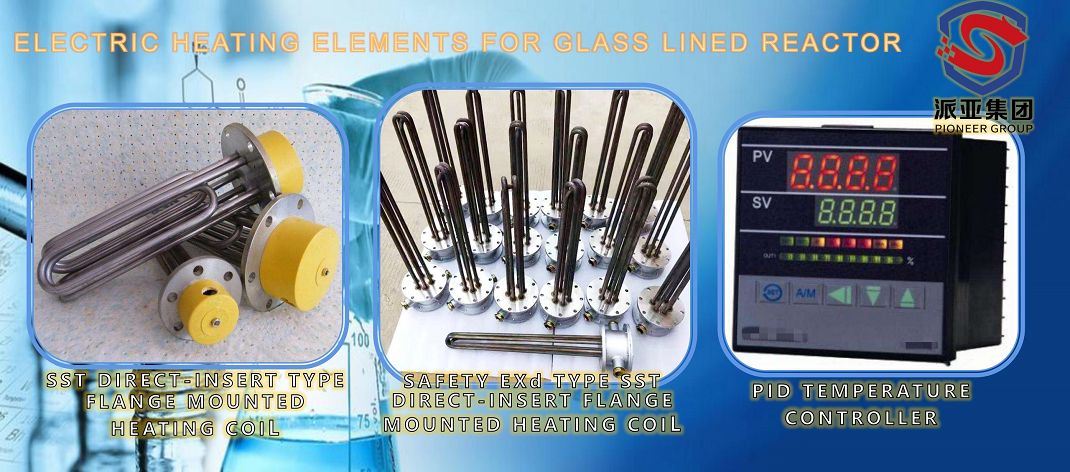

อุปกรณ์เสริมสำหรับเครื่องปฏิกรณ์แบบเคลือบกระจกไฟฟ้า

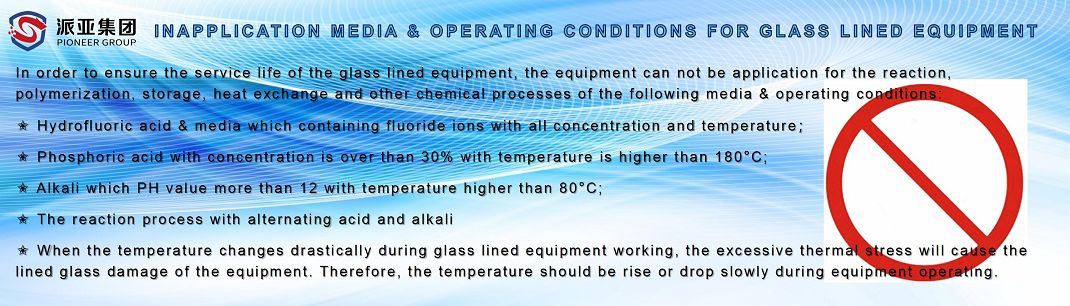

สื่อที่ไม่เหมาะสมและเงื่อนไขการใช้งานสำหรับอุปกรณ์เคลือบกระจก

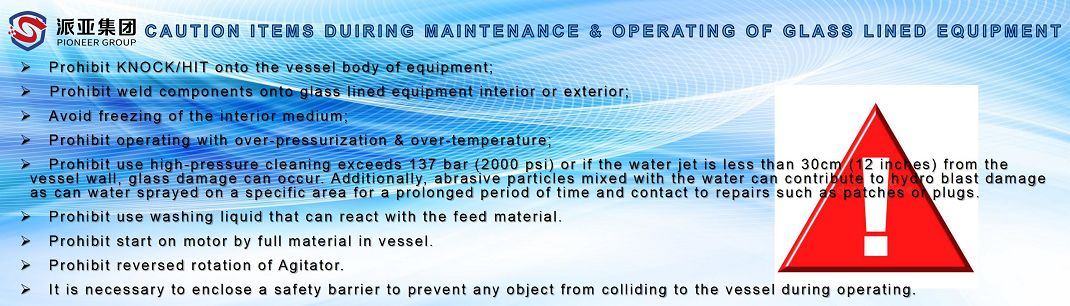

ข้อควรระวังระหว่างการบำรุงรักษาและการใช้งานอุปกรณ์เคลือบกระจก

การตรวจสอบโรงงานที่สำคัญ

◆การทดสอบสมรรถนะทางกลสำหรับพื้นผิวเหล็ก

◆การทดสอบแรงดึงของแคลมป์

◆การทดสอบประสิทธิภาพการป้องกันการกัดกร่อนสำหรับเยื่อบุกระจก/เคลือบด้วยแถบทดสอบหรือบล็อก

◆การตรวจสอบรอยเชื่อมด้วยหัว: RT-100 เปอร์เซ็นต์ และเปลือก: RT-20 เปอร์เซ็นต์

◆การตรวจสอบตำแหน่งหัวฉีดและความเรียบ

◆การตรวจสอบด้วยสายตาสำหรับชั้นกระจกที่มีเส้นหลังจากการยิง

◆การตรวจจับความหนาของกระจกที่มีเส้นหลังจากการยิง

◆การทดสอบประกายไฟ 20kV สำหรับชั้นกระจกที่มีเส้นหลังจากเผา

◆การทดสอบไฮดรอลิกสำหรับแจ็คเก็ตและเรือ

◆การพักการวิ่งแบบไม่มีโหลดหรือการทดสอบการทำงานกับน้ำเพื่อทดสอบประสิทธิภาพของระบบกวนและระบบควบคุมไฟฟ้า

◆การทดสอบประกายไฟ 10kV และตรวจสอบเสร็จสิ้นสำหรับชั้นกระจกเรียงรายก่อนส่งมอบ

Fig-11 DETAILS AND INSPECTION(001)

ใบรับรอง

พันธมิตรของเรา

ผู้เยี่ยมชมและนิทรรศการ

Fig-6 VISITORS AND EXHIBITION(001)

แพลนเทไซต์

ส่งออก

Fig-10 EXPORTS(001)

คำถามที่พบบ่อย

1. เพื่อให้เราสามารถเสนอราคาได้อย่างถูกต้องและจัดหาผลิตภัณฑ์ที่มีคุณภาพ โปรดให้ข้อมูลทางเทคนิคพร้อมกับคำถามของคุณดังนี้:

1) การออกแบบที่ต้องการและแรงดันใช้งาน อุณหภูมิของอุปกรณ์

2) ประสิทธิภาพการกัดกร่อนหรือค่า PH ของสื่อการทำงาน (ถ้ามี)

3）เชื่อมต่อหน้าแปลนมาตรฐาน

4) แหล่งจ่ายไฟ - แรงดัน, ความถี่, ระดับการป้องกันการระเบิดและการป้องกันตามการใช้งานภาคสนาม

5) สภาพแวดล้อมการทำงานของอุปกรณ์ - สถานที่ติดตั้ง (การติดตั้งในห้อง/นอกอาคาร ห้องทำความร้อน/ไม่ร้อน) ระดับพื้นที่อันตรายและอันตรายจากไฟไหม้ รุ่นภูมิอากาศ และประเภทของสถานที่

2. ขั้นต่ำของเราคือหนึ่งชุดของแต่ละอุปกรณ์

3. ท่าเรือของเราคือท่าเรือชิงเต่า PRChina

4. เวลาในการจัดส่งของเราคือ 60 ถึง 120 วันหลังจากที่เราได้รับเงินมัดจำ 30% และยืนยันไดอะแกรมสำหรับอุปกรณ์ต่างๆ

5. เวลารับประกันสินค้าของเราคือหนึ่งปีนับจากการจัดส่ง

6. เงื่อนไขการชำระเงินทั่วไปของเราคือ 30% ของจำนวนเงินตามสัญญาโดย T/T ขั้นสูงเป็นเงินมัดจำ ยอด 70% โดย T/T หรือ L/C ที่เห็น

7. หากคุณต้องการใบรับรองที่ออกโดยบุคคลที่สาม โปรดแจ้งให้เราทราบ

Fig-16 FAQ(001)
